Quelle protection pour une borne de recharge 7,4 kW ?
Quelle protection pour une borne de recharge 7,4 kW ?
L'installation d'une borne de recharge pour véhicule électrique ne se limite pas au choix de la borne elle-même. Pour garantir la sécurité des personnes, la protection des équipements et la conformité de l'installation, il est indispensable de mettre en place les dispositifs de protection adaptés.
La borne de recharge 7,4 kW est aujourd'hui l'une des solutions les plus populaires pour la recharge à domicile. Fonctionnant en monophasé 230 V avec une intensité pouvant atteindre 32 A, elle nécessite un circuit dédié et des protections spécifiques conformément à la norme NF C 15-100.
Pourquoi une borne 7,4 kW nécessite-t-elle une protection dédiée ?
Contrairement à une prise domestique classique, une borne de recharge fonctionne pendant plusieurs heures à forte puissance. Cette sollicitation prolongée du réseau électrique impose l'utilisation d'un circuit spécialisé capable de supporter durablement la charge.
Une installation mal protégée peut entraîner des échauffements, des déclenchements intempestifs, une dégradation prématurée des équipements ou, dans les cas les plus graves, des risques d'incendie. C'est pourquoi la réglementation impose la mise en place de protections adaptées à la puissance de la borne.
Le disjoncteur recommandé pour une borne de recharge 7,4 kW
Pour une borne de recharge 7,4 kW monophasée, le disjoncteur généralement recommandé est un modèle 32 A courbe C.
Son rôle est de protéger le circuit contre les surcharges et les courts-circuits. En cas de consommation excessive ou de défaut électrique, il coupe automatiquement l'alimentation afin de préserver l'installation.
Le disjoncteur doit être dédié exclusivement à la borne de recharge et ne doit alimenter aucun autre équipement électrique.
Quel interrupteur différentiel choisir ?
L'interrupteur différentiel constitue un élément essentiel de la protection d'une borne de recharge.
Dans la majorité des cas, la norme impose l'utilisation d'un interrupteur différentiel Type A 30 mA. Ce dispositif est capable de détecter les défauts de courant alternatif ainsi que certains courants continus résiduels pouvant être générés par les véhicules électriques.
Certaines bornes intègrent directement une détection de courant continu 6 mA. Dans ce cas, un interrupteur différentiel Type A suffit généralement. Lorsque cette protection n'est pas intégrée à la borne, les prescriptions du fabricant doivent être respectées afin de garantir la conformité de l'installation.
Quelle section de câble utiliser ?
Le choix de la section de câble dépend principalement de la distance entre le tableau électrique et la borne.
Pour la plupart des installations domestiques, un câble 3G6 mm² permet d'alimenter une borne 7,4 kW dans de bonnes conditions. Lorsque la distance devient importante, il peut être nécessaire d'augmenter la section afin de limiter les chutes de tension.
Une étude préalable réalisée par un installateur qualifié permet de déterminer précisément la section adaptée à chaque projet.
Le parafoudre est-il obligatoire ?
Le parafoudre n'est pas systématiquement obligatoire, mais il est fortement recommandé dans de nombreuses situations.
Ce dispositif protège la borne de recharge ainsi que le véhicule contre les surtensions provoquées par la foudre ou les perturbations du réseau électrique. Dans certaines régions particulièrement exposées aux orages, son installation peut même être imposée par la réglementation.
Compte tenu du coût d'une borne de recharge et du véhicule électrique qu'elle alimente, cette protection représente souvent un investissement judicieux.

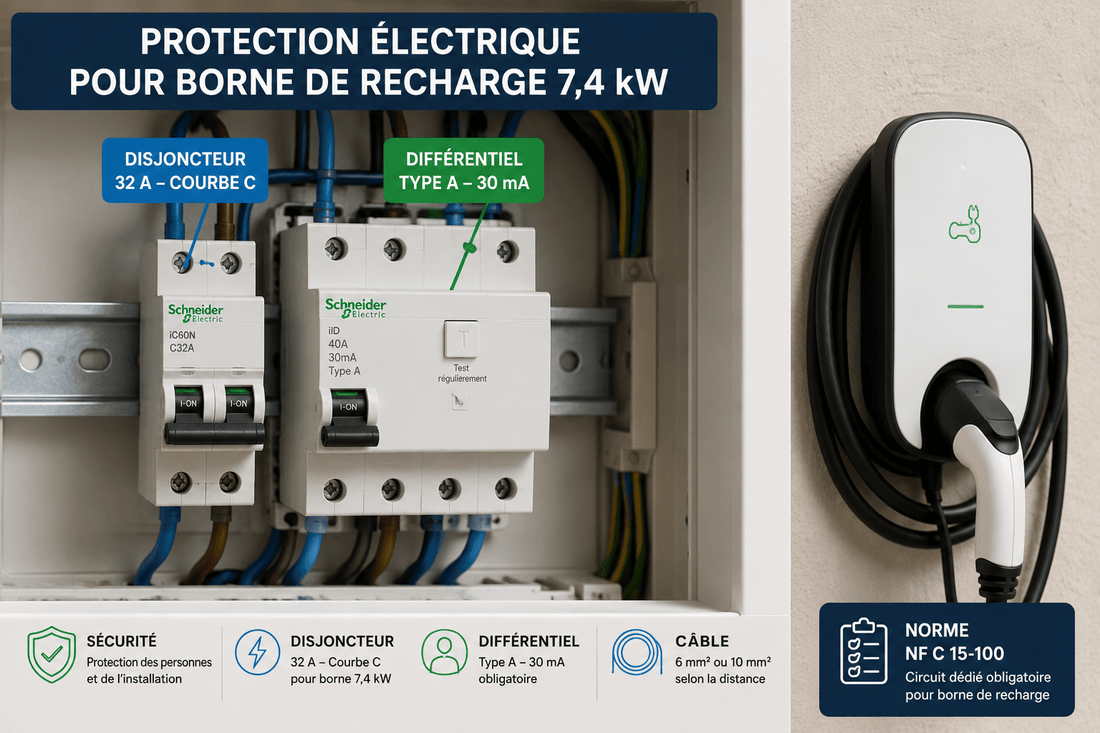

Exemple de protection complète pour une borne 7,4 kW
Une installation conforme comporte généralement un interrupteur différentiel Type A 30 mA associé à un disjoncteur 32 A courbe C alimentant un circuit dédié en 6 mm².
Cette configuration permet d'assurer la sécurité des utilisateurs, la protection des équipements et le respect des exigences de la norme NF C 15-100.
Faire appel à un installateur qualifié IRVE
Depuis plusieurs années, l'installation des bornes de recharge est encadrée par une réglementation spécifique. Pour certaines puissances et selon les conditions d'installation, le recours à un professionnel qualifié IRVE est fortement recommandé afin de garantir la conformité de l'installation.
Un installateur spécialisé pourra également vérifier la puissance disponible de votre abonnement électrique, réaliser les calculs de section de câble et sélectionner les protections adaptées à votre projet.
Conclusion
La protection d'une borne de recharge 7,4 kW repose principalement sur un disjoncteur 32 A courbe C, un interrupteur différentiel Type A 30 mA et un circuit dédié correctement dimensionné.
Ces équipements garantissent la sécurité des personnes, protègent votre installation électrique et assurent le bon fonctionnement de votre borne sur le long terme. Avant toute installation, il est recommandé de vérifier les préconisations du fabricant et de respecter les exigences de la norme NF C 15-100 afin de bénéficier d'une installation fiable, performante et conforme.
